Tarjeta Madre Motherboard
La columna vertebral de toda computadora. Aprende qué es, cómo funciona, sus partes, formatos, chipsets y cómo elegir la mejor para tu PC.
¿Qué es una Tarjeta Madre?

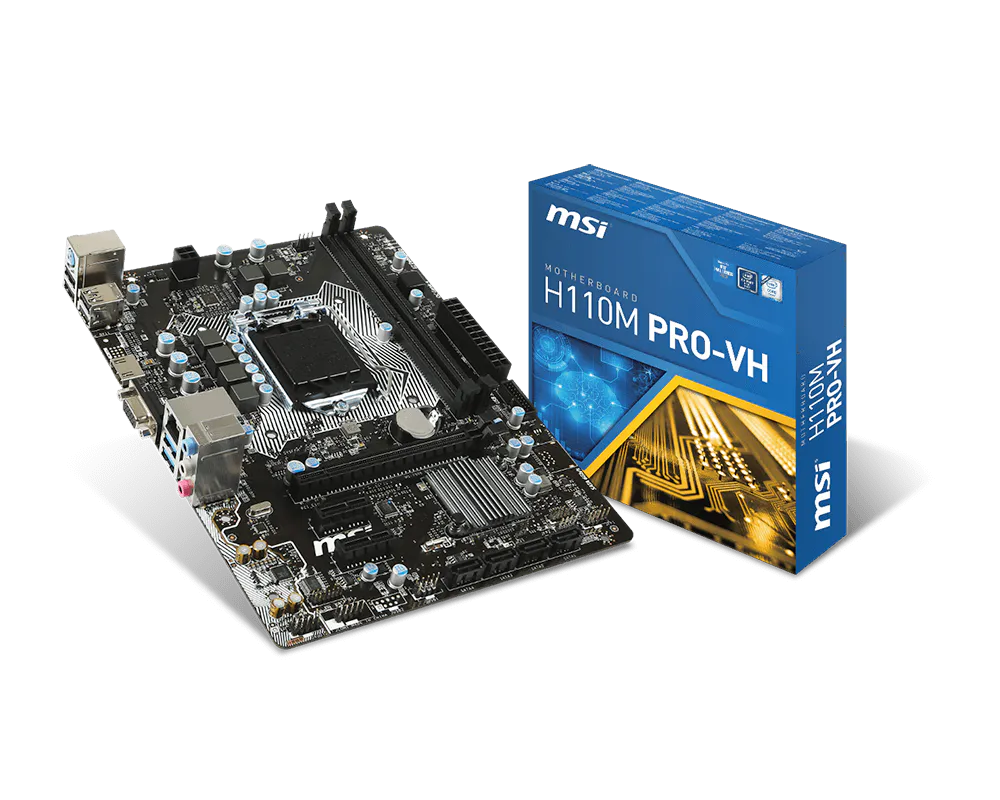

La tarjeta madre, también llamada placa base o motherboard, es el componente principal que conecta todos los demás dispositivos de una computadora. Es una placa de circuito impreso (PCB) que aloja y comunica el procesador, la memoria RAM, las tarjetas de expansión y los periféricos.
Imagina la computadora como una ciudad: la tarjeta madre sería el sistema de calles y avenidas que conecta todos los edificios (componentes) entre sí. Sin ella, ningún componente podría comunicarse con otro.
La tarjeta madre es el componente que determina qué procesador, qué memoria RAM y qué dispositivos de almacenamiento puedes instalar. Es la base sobre la que construyes toda tu PC.
La tarjeta madre contiene ranuras, conectores y chips que permiten la comunicación entre todos los componentes. Su diseño define la capacidad de expansión y actualización de tu computadora.
La tarjeta madre es el corazón de conexiones de tu PC. Todos los componentes se conectan a ella.
¿Para qué sirve la Tarjeta Madre?
La placa base realiza tres funciones esenciales que permiten el funcionamiento de todo el sistema.
Conectar Componentes
La tarjeta madre tiene ranuras y conectores donde se instalan el procesador (socket), la memoria RAM (DIMM), tarjetas de expansión (PCIe) y unidades de almacenamiento (SATA, M.2).
Comunicar Datos
La motherboard es el sistema de carreteras de la PC. A través de sus pistas de cobre (buses) viajan los datos entre el CPU, la RAM y los demás componentes a altísima velocidad.
Distribuir Energía
La placa base recibe energía de la fuente de poder y la distribuye a todos los componentes a través de las fases de alimentación (VRM), regulando voltajes y protegiendo los dispositivos.
Breve Historia de la Tarjeta Madre
Desde placas simples con pocos componentes hasta las modernas motherboards con tecnologías avanzadas.
IBM PC — Primera motherboard estándar
La IBM PC introdujo el primer diseño estándar de placa base, con ranuras ISA para tarjetas de expansión y el procesador Intel 8088.
Intel ATX — El estándar moderno
Intel lanzó el formato ATX (Advanced Technology Extended) que sigue siendo la base de las placas madre modernas, mejorando la disposición de componentes y la refrigeración.
Integración de componentes
Las motherboards comenzaron a incluir audio, red y gráficos integrados (chipset), reduciendo la necesidad de tarjetas de expansión adicionales.
UEFI y PCI Express
El BIOS tradicional fue reemplazado por UEFI (interfaz gráfica). PCI Express se convirtió en el estándar para tarjetas gráficas y otros dispositivos de alta velocidad.
M.2 y RGB
Las ranuras M.2 para SSD NVMe se hicieron comunes, junto con la iluminación RGB personalizable. Los VRM mejoraron para manejar procesadores de alto consumo.
PCIe 5.0, DDR5 y WiFi integrado
Las motherboards modernas incluyen PCIe 5.0, soporte para DDR5, múltiples ranuras M.2, WiFi 6E/7, Bluetooth y conectividad USB 4.0 de alta velocidad.
¿Cómo está organizada?
La tarjeta madre tiene una estructura jerárquica donde el chipset y los buses conectan todos los componentes.
El chipset es un conjunto de chips que gestionan el flujo de datos entre el procesador y el resto de componentes. Controla los puertos USB, SATA, audio, red y las ranuras de expansión. Los chipsets modernos son de una sola pieza (chip único).
En motherboards antiguas, el chipset se dividía en puente norte (conectaba CPU, RAM y GPU) y puente sur (conectaba discos, USB, audio). Hoy todo está integrado en un solo chip gracias a los procesadores modernos.
Los VRM son circuitos que convierten la energía de la fuente (12V) a los voltajes que necesita el procesador (∼1.3V). Más fases de VRM significan mejor estabilidad para overclocking.

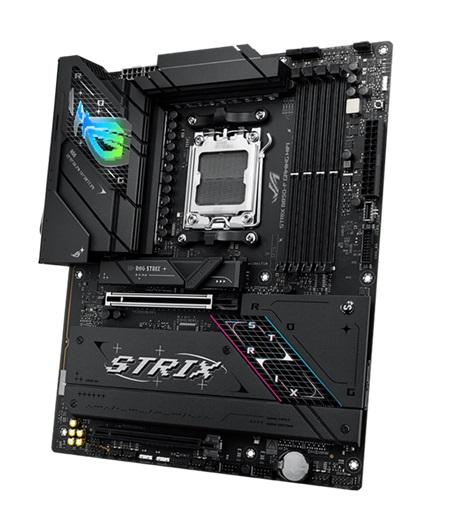

Partes Básicas de la Tarjeta Madre
Conoce los elementos clave que verás en cualquier placa base.
Socket
El socket es el conector donde se instala el procesador. Debe ser compatible con el CPU que elijas (LGA 1700, AM5, etc.). Cada generación de CPU puede requerir un socket diferente.
Ranuras DIMM
Las ranuras donde se insertan los módulos de memoria RAM. Las motherboards modernas tienen 2 o 4 ranuras. Debes usarlas en pares para activar el dual channel y mejorar el rendimiento.
Ranuras PCIe
Las ranuras PCI Express (PCIe) se usan para conectar tarjetas gráficas, tarjetas de sonido, capturadoras de video y otros dispositivos de expansión. La ranura principal suele ser x16 para la GPU.
SATA / M.2
Los conectores SATA se usan para discos duros y SSD de 2.5"/3.5". Las ranuras M.2 son para SSD NVMe ultrarrápidos que se conectan directamente al bus PCIe.
Formatos de Tarjeta Madre
Elige el formato según el tamaño de tu gabinete y la cantidad de componentes que necesites instalar.
170mm x 170mm
Ideal para gabinetes compactos y HTPC. Tiene 1 ranura PCIe x16 y 2 ranuras de RAM. Limitado en expansión pero muy portátil y estético.
244mm x 244mm
El equilibrio perfecto entre tamaño y funcionalidad. Ofrece 4 ranuras RAM y hasta 3 PCIe x16. Ideal para la mayoría de usuarios domésticos.
305mm x 244mm
El formato más común para PCs de escritorio. Tiene hasta 4 ranuras PCIe, 4 ranuras RAM y múltiples conectores M.2. Perfecto para gaming y trabajo.
305mm x 330mm
Placas grandes para procesadores de gama alta (Threadripper / Core i9). Ofrecen 8 ranuras RAM y soporte para múltiples GPU. Necesitan gabinetes grandes.
Chipsets Principales
El chipset determina qué funciones y conexiones tiene tu tarjeta madre.
El chipset es el "director de orquesta" de la motherboard. Controla la comunicación entre el CPU y los demás componentes. Los chipsets más comunes para PCs de escritorio son:
Serie Z (Intel) / X (AMD): Para entusiastas y overclocking. Tienen más líneas PCIe y soporte para altas frecuencias de RAM.
Serie B: El equilibrio ideal entre precio y prestaciones. Son los más populares para la mayoría de usuarios.
Serie H / A: Chipsets de entrada, sin overclocking pero con buen precio. Ideales para oficina y equipos básicos.
Intel Z790 / Z690
Top gama — Overclocking CPU y RAM. PCIe 5.0, múltiples USB 3.2, WiFi integrado.Intel B760 / B660
Gama media — Sin overclocking de CPU pero permite overclock de RAM. Ideal para Core i5/i7.AMD X870E / X670E
Top gama — Overclocking, PCIe 5.0 para GPU y M.2. Para Ryzen 9 y entusiastas.AMD B650
Gama media — La opción más popular para Ryzen 7000/9000. Excelente relación precio/rendimiento.Conectores Internos y Externos
Una buena motherboard debe tener suficientes puertos para tus necesidades actuales y futuras.
Consejos para Elegir una Tarjeta Madre
Antes de comprar una placa base, considera estos factores para tomar la mejor decisión.
Compatibilidad de socket
Verifica que el socket de la motherboard sea compatible con tu procesador. Un Intel no funcionará en una placa AMD. Consulta siempre la lista de compatibilidad.
Elige el formato adecuado
¿Tu gabinete es pequeño? Necesitas Mini-ITX o Micro-ATX. ¿Tienes un gabinete grande? Puedes usar ATX estándar con más ranuras de expansión.
Revisa los puertos USB
¿Necesitas USB-C? ¿Cuántos USB-A usas? Asegúrate de que el panel trasero tenga suficientes puertos para tus periféricos actuales y futuros.
VRM para procesadores potentes
Si vas a usar un Core i9 o Ryzen 9, busca una placa con buenos VRM (más fases y disipadores). Así evitarás sobrecalentamiento y throttling.
Ranuras M.2 y SATA
¿Cuántos discos planeas instalar? Una buena motherboard debe tener al menos 2 ranuras M.2 y 4 puertos SATA para futuras expansiones.
WiFi y Bluetooth integrados
Si no quieres cables, busca una placa con WiFi integrado. Muchas motherboards modernas incluyen WiFi 6E/7 y Bluetooth 5.x para mayor comodidad.
FAQ — Tarjeta Madre
Las dudas más comunes sobre motherboards resueltas de forma clara y sencilla.
¿Listo para seguir aprendiendo?
Ahora que conoces la tarjeta madre, explora los demás componentes o pon a prueba lo que aprendiste con nuestras actividades.
